Tältä näyttää oikea lattialämmityssuunnitelma. Katso koko esimerkki kahdelta sivulta — asiakastiedot poistettu.
Katso koko suunnitelma (PDF)Miksi suunnitelma tarvitaan?
Oikein mitoitettu ja kohteen mukaan suunniteltu vesikiertoinen lattialämmitysjärjestelmä takaa tasaisen lämmönjaon, matalat käyttökustannukset ja hyvän asumismukavuuden koko rakennuksessa. Suunnitelma määrittää putkivälit, piirijaon, jakotukkien sijainnit ja menoveden lämpötilan – kaiken, mikä pitää tietää ennen asennusta. Ilman suunnitelmaa putkijaot, mitoitus ja pintalämpötilat voivat jäädä virheellisiksi.
Suunnitelman peruskäsitteet – sanasto
Huonetermostaatti, joka säätää lattialämmityspiirin toimilaitetta huonelämpötilan perusteella.
Sama kuin TS, mutta säätö perustuu lattian pintalämpötilaan huonelämpötilan sijaan tai lisäksi. Käytetään tyypillisesti kylpyhuoneissa ja muissa kosteissa tiloissa. Lattia-anturi asennetaan ennen lattiavalua.
Ei termostaattiohjausta – virtaama säädetään kerran asennusvaiheessa. Käytetään tiloissa, joissa ei tarvita erillistä lämpötilansäätöä, kuten WC:ssä tai aputiloissa.
Jakotukilla oleva pieni sähkötoiminen moottori, joka avaa tai sulkee yksittäisen piirin venttiilin termostaatin käskystä.
Komponentti, josta kaikki huoneen lattiapiirit lähtevät ja johon ne palaavat.

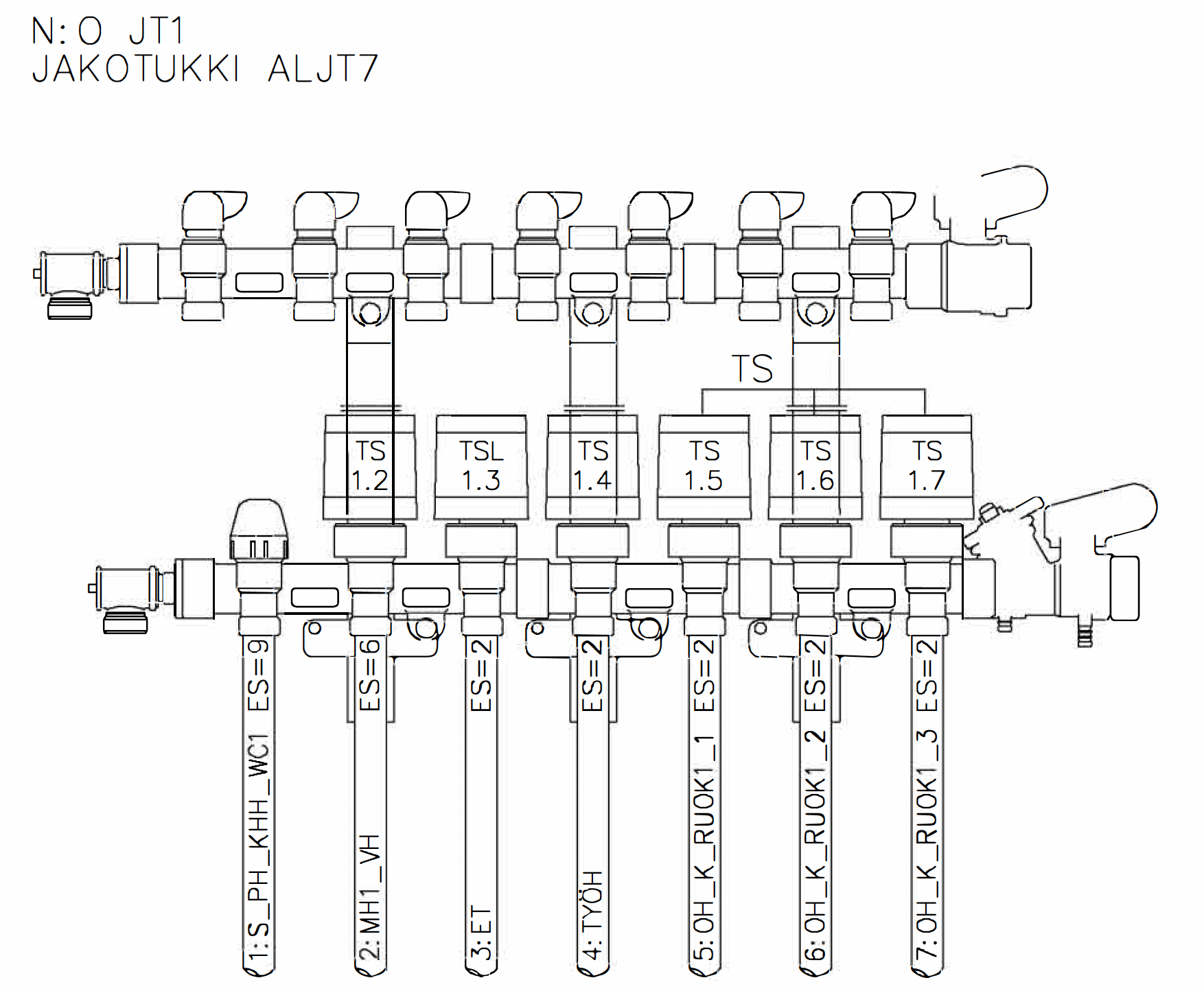

Jakotukkien numerointi – mitä “JT1 / 7” tarkoittaa?
Talo jaetaan usein useampaan jakotukkiin (JT1, JT2, JT3...), koska yksi jakotukki ei riitä koko talon piireille. Numero kertoo jakotukin tunnuksen, ja sen alla oleva luku kertoo piirien lukumäärän. Esimerkiksi “JT1 / 7” tarkoittaa, että jakotukissa 1 on seitsemän lattialämmityspiiriä. Isommassa kohteessa voi olla useita jakotukkeja eri kerroksissa tai talon eri siivissä.
Piirimerkinnät suunnitelmassa
Pohjakuvassa (huoneiden putkilinjat) käytetään näitä merkintöjä:
- Ympyrässä oleva numero = piirin järjestysnumero
- AS.VÄLI / AV = asennusväli eli putkiväli millimetreinä
- P_PITUUS = piirin pituus metreinä
- Nuoli = osoittaa, minkä piirin kyseinen termostaatti ohjaa
- Anturinumero = huonetermostaatin tunnus
Yleisin putken asennuskuvio on niin sanottu kaksoisspiraali, jossa meno- ja paluuputki kulkevat rinnakkain koko piirin matkan. Tämä tasaa lattian pintalämpötilaa huomattavasti tasaisemmin kuin yksinkertainen mutkitteleva kuvio, koska kuuma menoputki ja viilentynyt paluuputki vuorottelevat koko piirin pituudella.

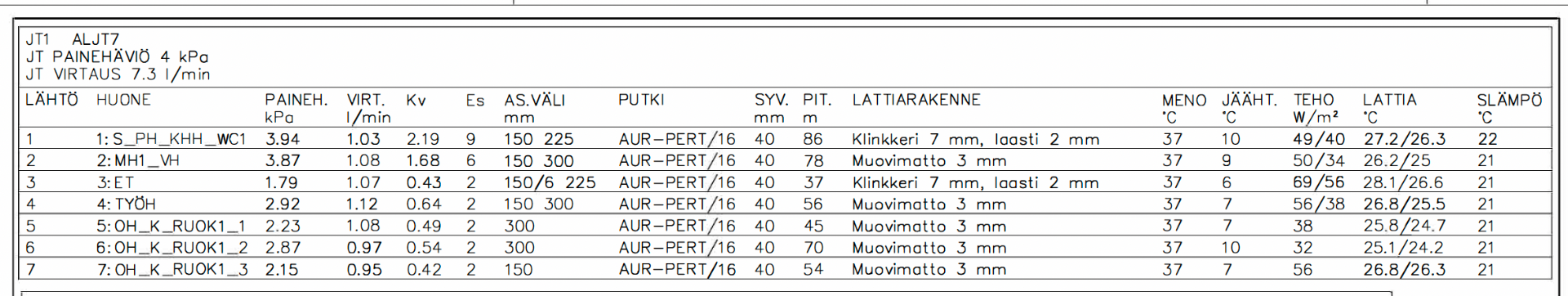

Taulukko – suunnitelman tärkein osa
Jokaisen lattialämmityssuunnitelman ytimessä on piiritaulukko, jossa jokaiselle huoneelle on oma rivinsä. Tärkeimmät sarakkeet:
| Sarake | Mitä se kertoo |
|---|---|
| LÄHTÖ | Piirin numero jakotukilla |
| HUONE | Mihin tilaan piiri menee |
| VIRT. (l/min) | Piirissä kiertävän veden virtaama |
| AS.VÄLI (mm) | Putkien asennusväli |
| PUTKI | Putkityyppi ja koko (esim. putki 16 mm) |
| PIT. (m) | Piirin kokonaispituus metreinä |
| MENO (°C) | Piiriin menevän veden lämpötila |
| JÄÄHT. (°C) | Lämpötilan lasku piirin aikana (meno–paluu-ero) |
| TEHO (W/m²) | Piirin tuottama lämmitysteho neliötä kohden |
| LATTIA (°C) | Laskennallinen lattian pintalämpötila |
| SLÄMPÖ (°C) | Tavoiteltu huonelämpötila |
| Kv | Venttiilin virtauskerroin |
| Es | Esisäätöarvo, jolla virtaama rajoitetaan oikeaksi |

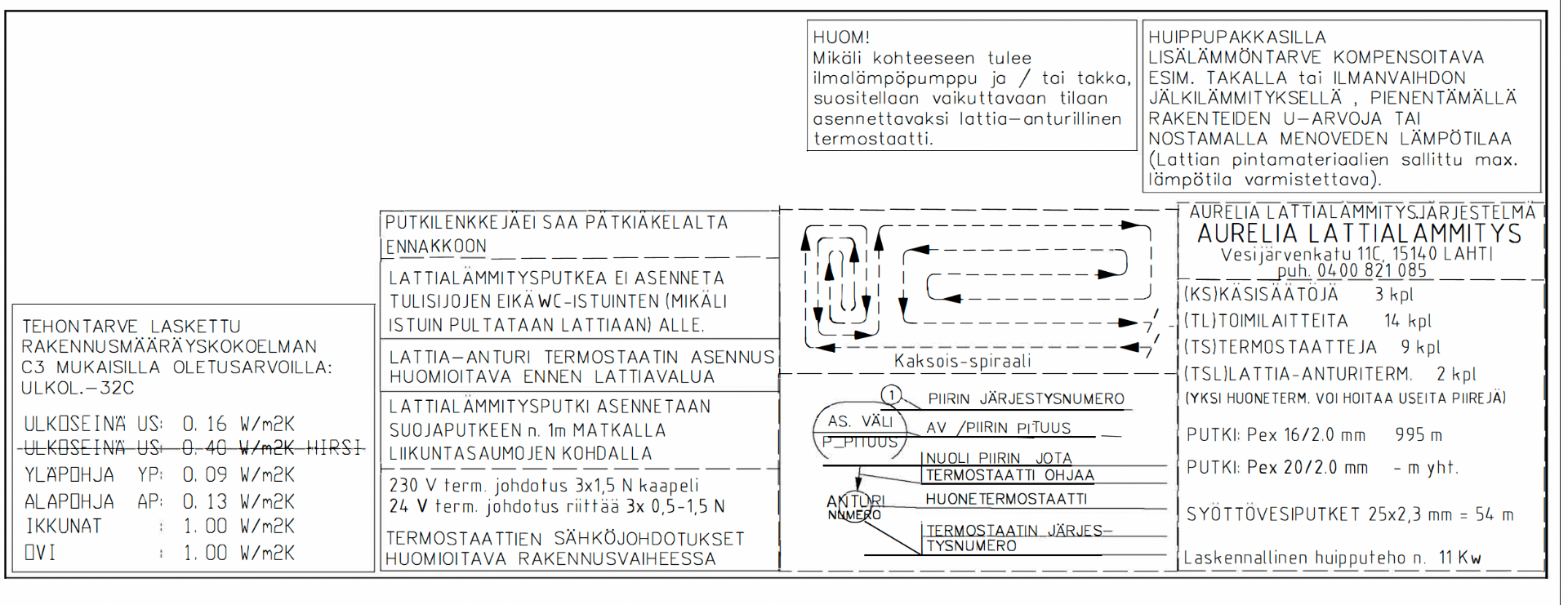

Materiaaliyhteenveto – mitä suunnitelmasta vielä löytyy
Suunnitelman lopussa on yleensä yhteenveto tarvittavista komponenteista:
- Käsisäätöjä (KS) – kappalemäärä
- Toimilaitteita (TL) – kappalemäärä
- Termostaatteja (TS) – kappalemäärä
- Lattia-anturitermostaatteja (TSL) – kappalemäärä
- Putkimäärä metreinä putkikoon mukaan (esim. 16 mm ja 20 mm erikseen)
- Syöttövesiputkien pituus
- Laskennallinen huipputeho kilowatteina
Hyvä tietää suunnitelmasta
- Putkilenkki ei saa päättyä kelalta ennakkoon – putki asennetaan yhtenäisenä pituutena
- Lattialämmitysputkea ei asenneta tulisijojen eikä lattiaan pultattujen WC-istuinten alle
- Lattia-anturitermostaatin anturi pitää asentaa ja huomioida ennen lattiavalua
- Huippupakkasilla lisälämmöntarve kompensoidaan esimerkiksi takalla, ilmanvaihdon jälkilämmityksellä, rakenteiden U-arvoja pienentämällä tai nostamalla menoveden lämpötilaa – lattian pintamateriaalin sallittu maksimilämpötila on aina varmistettava
- Jos kohteeseen tulee ilma-vesilämpöpumppu tai takka, vaikuttavaan tilaan suositellaan asennettavaksi lattia-anturillinen termostaatti (TSL)
