Jakotukin säätö

Miksi jakotukki pitää säätää?

Vesikiertoisessa lattialämmityksessä jokaisesta huoneesta lähtee oma putkipiirinsä jakotukilta. Piirit ovat eripituisia ja tilojen lämmitystarve vaihtelee – suuren olohuoneen piiri voi olla 100 metriä, pienen kylpyhuoneen vain 40 metriä.

Jos kaikki piirit saisivat yhtä paljon vettä, osa huoneista ylikuumenisi ja osa pysyisi kylmänä. Virtaamien tasapainotuksella varmistetaan, että jokainen piiri saa juuri oikean määrän vettä – ja lämpö jakautuu tasaisesti kaikkialle.

Mitä tarvitset ennen säätöä?

Oikeat arvot löytyvät lattialämmityssuunnitelmasta. Se on LVI-suunnittelijan tekemä laskelma, jossa jokaiselle lämmityspiirille on määritetty tarvittava virtaama yksikössä l/min.

Alla esimerkki suunnitelman virtaamataulukosta. Virtaus l/min -sarake on se tieto, jonka asetat jakotukissa kunkin piirin virtausmittariin:

Askel askeleelta

Näin säädät virtausmittarin

Säätöperiaate on sama kaikissa jakotukeissa, jotka ovat varustettu virtausmittarilla. Käy jokainen piiri läpi yksi kerrallaan.

1

Ota lattialämmityssuunnitelma esiin

Ennen kuin kosket jakotukkiin, katso suunnitelmastasi jokaisen piirin virtaama-arvo (l/min). Tunnista samalla, mikä jakotukin lähtö vastaa mitäkin huonetta – lähdöt on yleensä numeroitu.

2

Tunnista virtausmittarit meno-puolelta

Virtausmittarit sijaitsevat jakotukin meno-puolella – siinä runkoputkessa, josta vesi lähtee lattialämmitysputkistoon (yleensä yläputki). Ne näyttävät pieniä läpinäkyviä mittarisylintereitä.

3

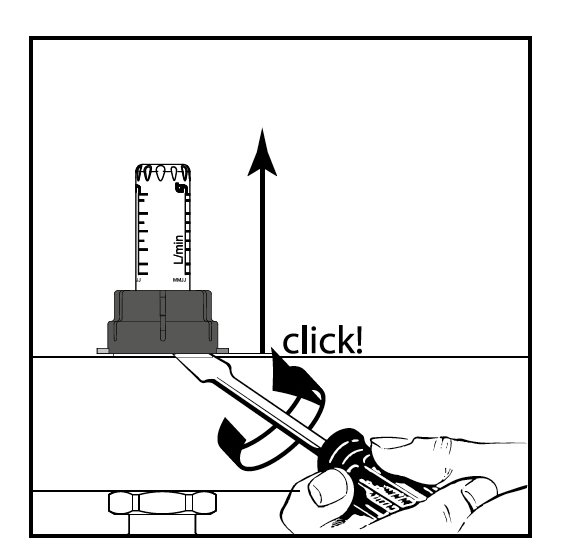

Nosta suojahattu pois

Virtausmittarin päällä on valkoinen suojahattu. Nosta se ylöspäin pois paikaltaan – se lähtee irti kuuluvalla naksauksella ("click!"). Ilman tätä vaihetta virtausmittari ei liiku.

💡 Tämä on se vaihe, jonka moni unohtaa – ja ihmettelee sitten, miksi virtausmittari ei liiku.

4

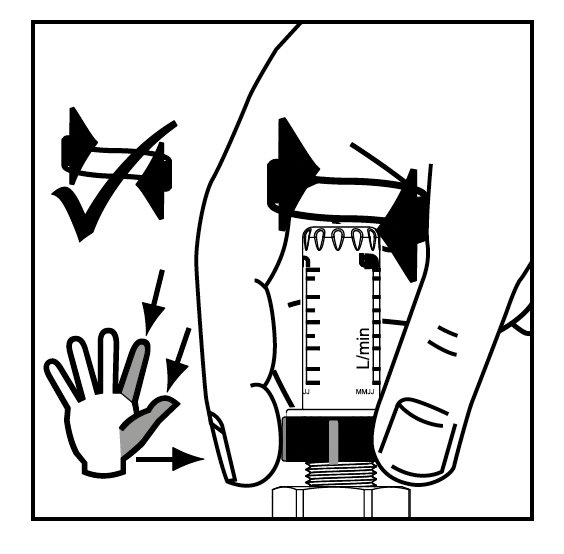

Aseta oikea virtaama sormivoimalla

Käännä virtausmittarin mustaa säätörengasta sormivoimalla, kunnes kelluva pallo tai osoitin asettuu suunnitelman mukaiseen l/min-lukemaan.

5

Lukitse asetus punaisella lukkorengaalla

Kierrä punaista lukkorengasta vastapäivään kunnes se pysähtyy. Tämä lukitsee asettamasi virtaaman paikoilleen, jottei se pääse muuttumaan vahingossa.

6

Palauta suojahattu – ja toista kaikille piireille

Aseta valkoinen suojahattu takaisin paikoilleen. Se toimii nyt myös sulkuventtiilinä. Käy loput piirit läpi samalla tavalla – yksi kerrallaan suunnitelman arvojen mukaan.

✅ Valmis! Anna järjestelmän toimia 24–48 tuntia ennen kuin tarkistat lämpötilojen jakautumisen.
